디지털 온도조절기 | 알람 출력 포함 PID 온도 컨트롤러 | Digital Temperature ControllerASONE N800W

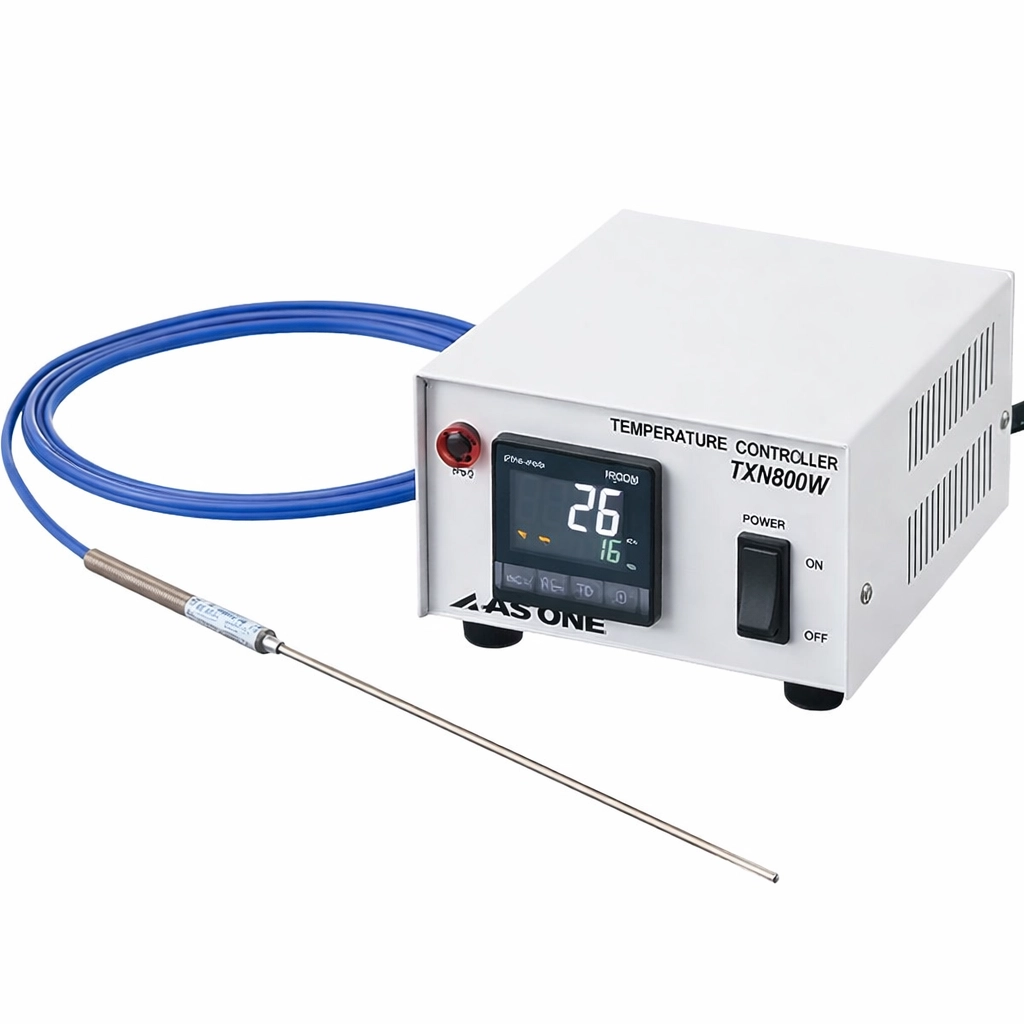

ASONE 3-6768-01 TXN800W 디지털 온도조절기는 PID 제어 기반의 온도 컨트롤러로, 온도 제어 기능에 알람 출력 단자를 추가한 모델입니다. 알람 출력은 최대 100 V/1 A 사양으로 경보 장치(예: 경고등, 부저)와 연계하여 설정 온도 도달 또는 이상 온도 조건을 외부로 신호를 전달할 수 있습니다. SSR과 릴레이의 이중 구성 출력 구조와 다기능 타이머, 정/역 운전 전환 기능 등 다양한 제어 조건을 지원합니다. 연구실, 생산 현장, 공정 장비의 온도 제어 및 이상 감시 용도로 사용됩니다.
주요 특징
• PID 제어 방식으로 설정 온도에 대한 정밀하고 안정적인 제어가 가능합니다.
• 알람 출력 단자가 포함되어 있어 경고등, 부저 등 외부 경보 장치 연결이 가능합니다 (100 V/1 A 사양).
• 온도 제어와 경보 조건 각각에 대한 설정 및 제어 기능을 제공합니다.
• SSR(고체 릴레이)과 기계식 릴레이의 이중 출력 구조로 SSR 고장 시 릴레이가 제어를 차단하여 안전성을 확보합니다.
• 출력 상태를 표시하는 OUT 표시등으로 현재 제어 출력 상태를 시각적으로 확인할 수 있습니다.
• 정방향(가열) 및 역방향(냉각) 운전 전환이 가능합니다.
• K형 열전대 센서를 기본 입력으로 사용하며 넓은 설정 온도 범위 (-100 ~ +1000 ℃)를 지원합니다.
• 타이머 기능(오토 스타트, 오토 스탑, SV 스타트)으로 다양한 운전 조건을 설정할 수 있습니다.
• 안전용 퓨즈 및 내장 회로 보호로 과부하 및 시스템 이상 시 보호 기능이 포함되어 있습니다.
사양
| 품번 | TXN800W / 3-6768-01 |
|---|---|
| 전원 | AC 100V 50/60㎐ |
| 연결 용량 | AC 100V MAX15A(경고용 출력 포함) |
| 온도 제어 방식 | PID제 (오토튜닝 기능) |
| 출력 제어 방식 | SSR에의한 전압 출력 |
| 안전 기능 | SSR과 릴레이의 더블 컴포넌트, 15A 퓨즈 |
| 전원 코드 | 1.8m(3P 플러그) |
| 중량 | 1.5㎏ |
| 온도표시 정밀도 | ±2℃ 또는 지시값±(0.3%+1digit)중 큰 쪽 |
| 센서 타입 | K열전대 |
| 설정온도 | -100~+1000℃ |
| 설정 방식 | UP/DOWN 키 |
| 타이머 종류 | 오토 스타트, 오토 스톱, SV 스타트 |
| 타이머 설정 가능 시간 | 1~99시간 59분 |

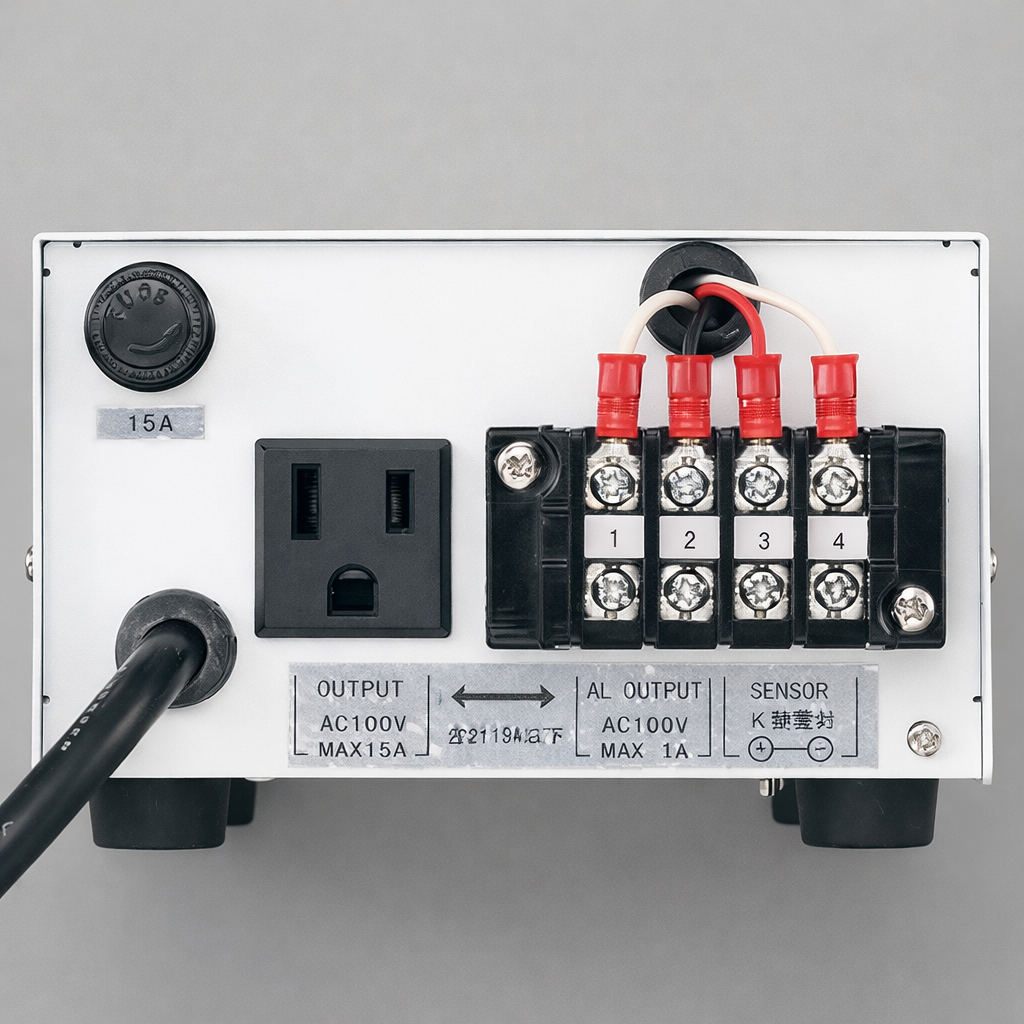

| 접속 단자 | 제어 출력/3P 콘센트, 경보 출력・센서 입력/M3.5Y 단자대 |
| 부속품 | 표준 K형 열전대 (0 ~ 750 ℃ 대응) |
| 외형 치수 | 130 × 160 × 84 mm |
| 비고 | 고온용 센서는 별도 준비 필요 |
옵션
| 품번 | 품명 | 이미지 |
|---|---|---|

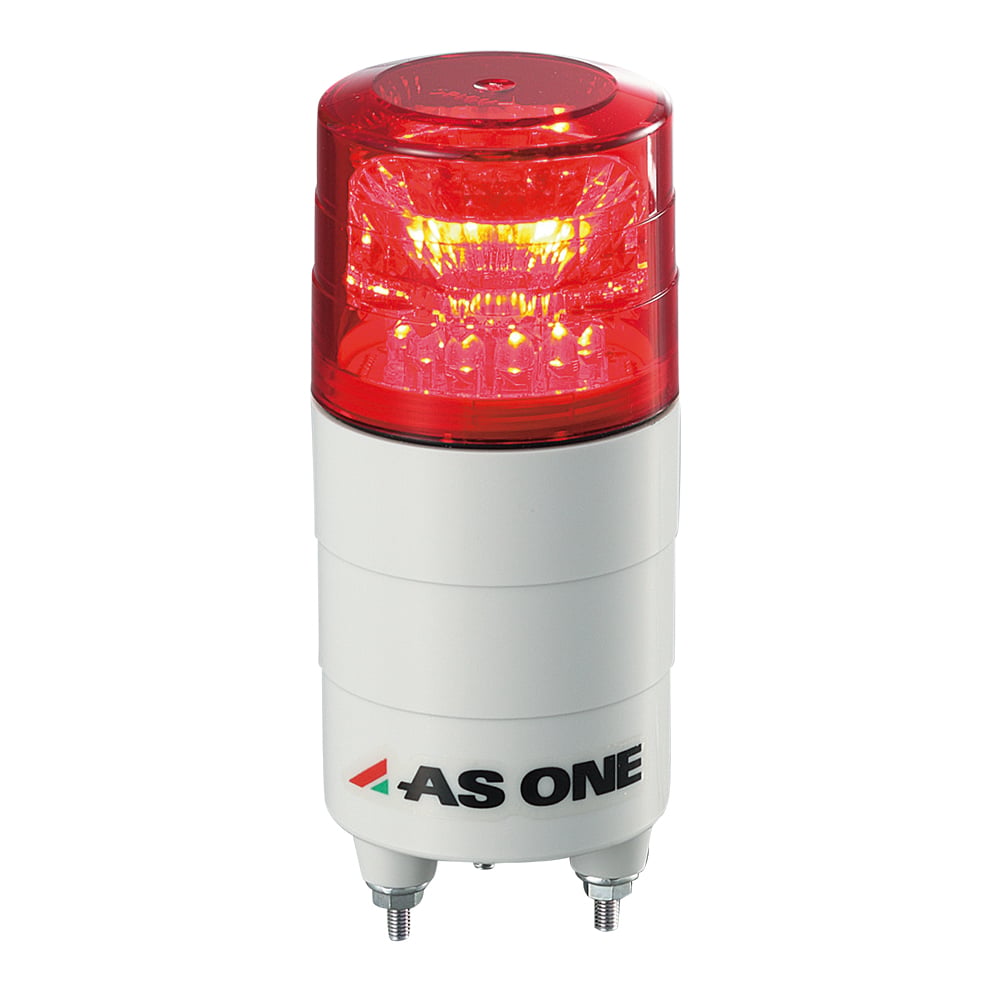

| 3-6849-01 | LED 경고등(버저 없음) | ![]() |
| 3-6849-02 | LED 경고등(버저 있음) | |

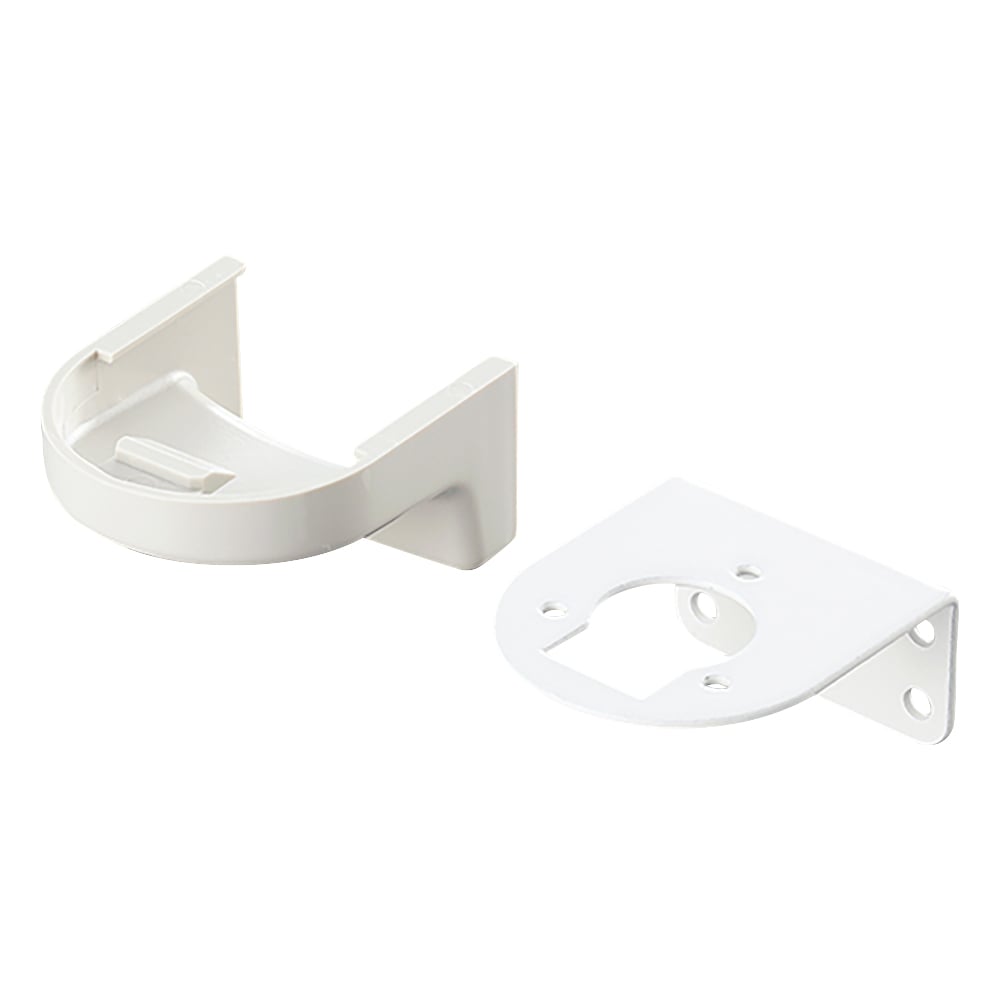

| 3-6849-11 | 벽면 설치 브라켓 세트 | ![]() |

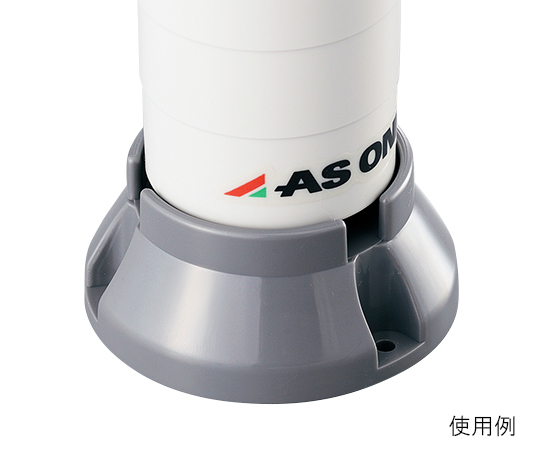

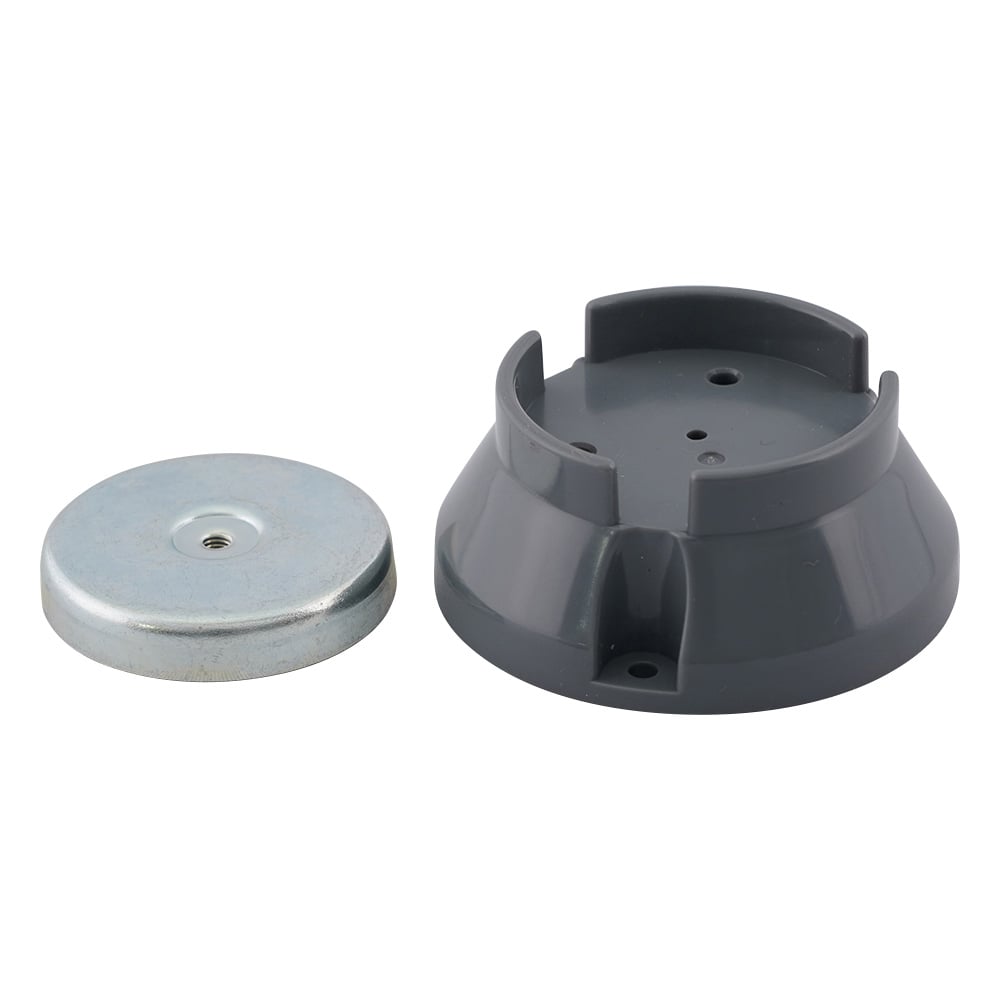

| 3-6849-12 | 마그넷식 대좌 세트 | ![]() |

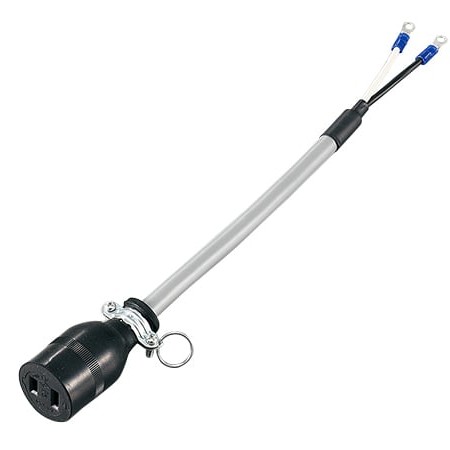

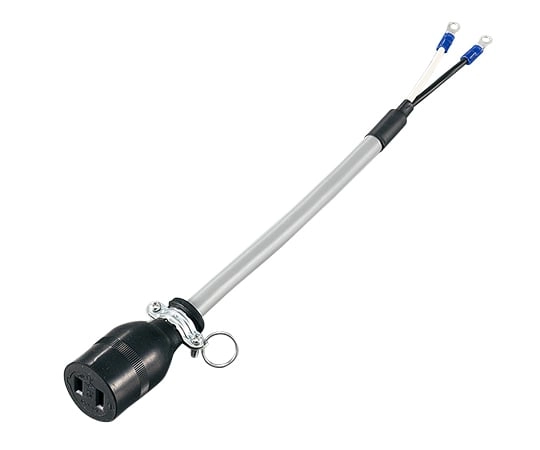

| 3-6774-01 | 전원 변환 탭(TE-VC)100 V15A 케이블 길이 약 300㎜ | ![]() |

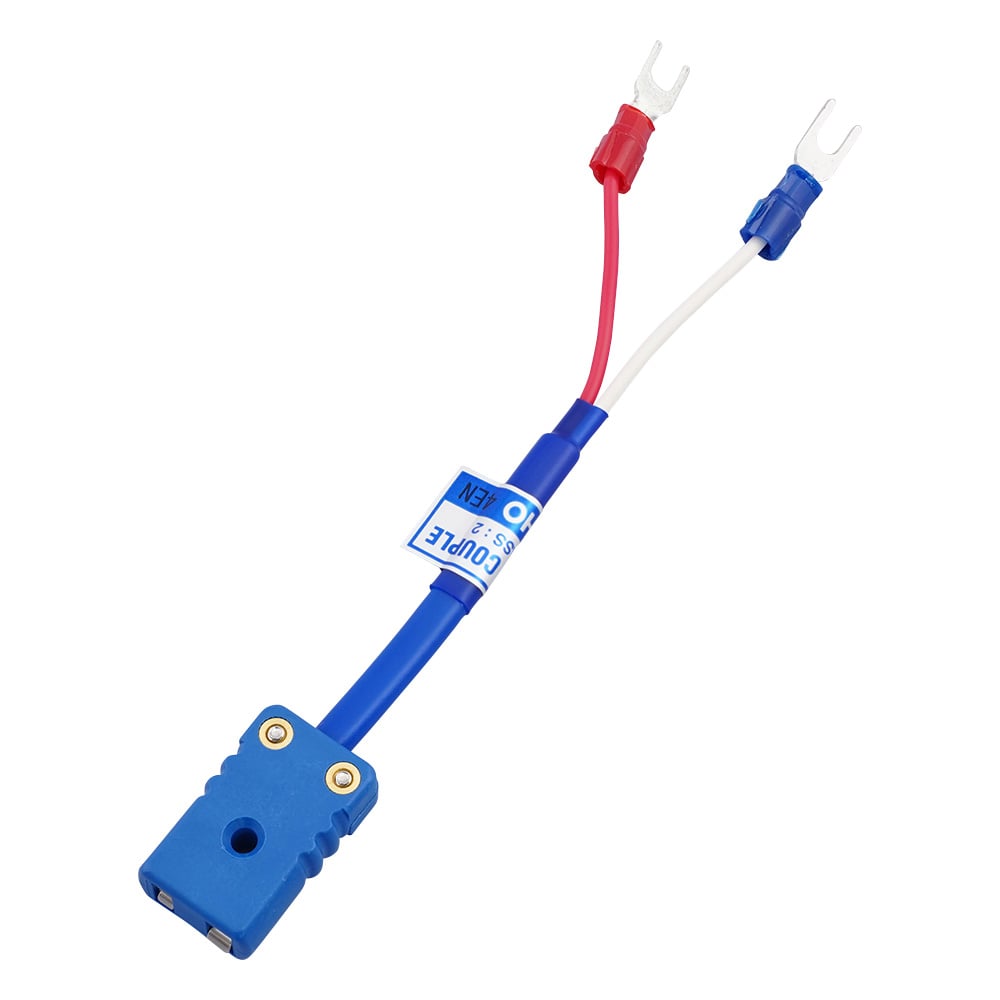

| 3-6751-01 | K열전대 변환 케이블 M3.5 단자·연결기(암) 케이블 길이 약 100㎜ | |
