진동시험기 탁상용│진동 테스트기│실험실·품질 검사용│Desktop Vibration Meter / JIS / CV-101
AS ONE 탁상용 진동시험기 CV-101Ma (1-7593-21)는 진동 발생 테이블을 이용하여 시료 또는 부품에 대한 진동 시험(가속도·주파수 조건 테스트)을 간편하게 수행할 수 있는 장비입니다. 고정 주파수 모드와 스윕(sweep) 모드를 지원하여 다양한 진동 조건에서의 내구성·물성 평가가 가능하며, 실험실, 품질관리, R&D 현장에서 소형 진동 시험 솔루션으로 활용됩니다.
주요 특징
탁상형 진동 테이블로 좁은 공간에서도 진동 시험을 안정적으로 실시할 수 있습니다.
정주파수 모드와 스윕 모드를 선택할 수 있어 다양한 진동 조건 분석이 가능합니다.
최대 진폭 ±5.0 mm 및 진동 주파수 10 ~ 300 Hz 범위에서 테스트가 가능합니다.
최대 하중 1 kg 이내 샘플에 대해 가속도 조건(최대 약 2G) 시험이 가능합니다.
작동 시간은 1 ~ 99 분으로 자동 제어 시간 세팅이 가능하고, 자동 정지 기능이 있어 반복 테스트에 유리합니다.
소형 컨트롤 박스 + 액추에이터 구조로 설치 및 운용이 간편합니다.
진동 시험 전용 부착장치(별매) 사용 시 다양한 형상/크기의 샘플 평가도 수행할 수 있습니다.
사양
| 모델명 / 품번 | CV-101Ma / 1-7593-21 |
|---|---|
| 진동 모드 | 정주파수 모드 / 스윕 모드 |
| 최대 하중 | 1 kg 이하 |
| 진동 주파수 범위 | 10 ~ 300 Hz |
| 최대 진폭 | ±5.0 mm(단일 피크 기준) |
| 최대 가속도 | 최대 약 2G (진폭에 따라 제한) |
| 운전 시간 설정 | 1 ~ 99 분 (분 단위) |
| 전원 | AC100 V 50/60 Hz |
| 소비 전력 | 약 200 W |
| 구성 | 컨트롤 박스 + 액추에이터 |
| 크기 | 제어부: 152×227×143 mm 액추에이터: 220×150×137 mm |
| 무게 | 제어부: 약 1.6 kg 액추에이터: 약 12 kg |
※ 최대 진폭은 10mm (± 5mm)이지만, 탑재물의 하중에 따라 제한됩니다.
※ 최대하중 1kg에서는, 최대가속도 2G로 최대진폭 5.0mm가 되지 않습니다.
※ XYZ 삼축방향의 진동시험을 실시하는 경우는, 별도 판매되는 부속품(1-7593-02)의 사용을 추천합니다.
옵션
| 품번 | 모델명 | 품명 |
|---|---|---|

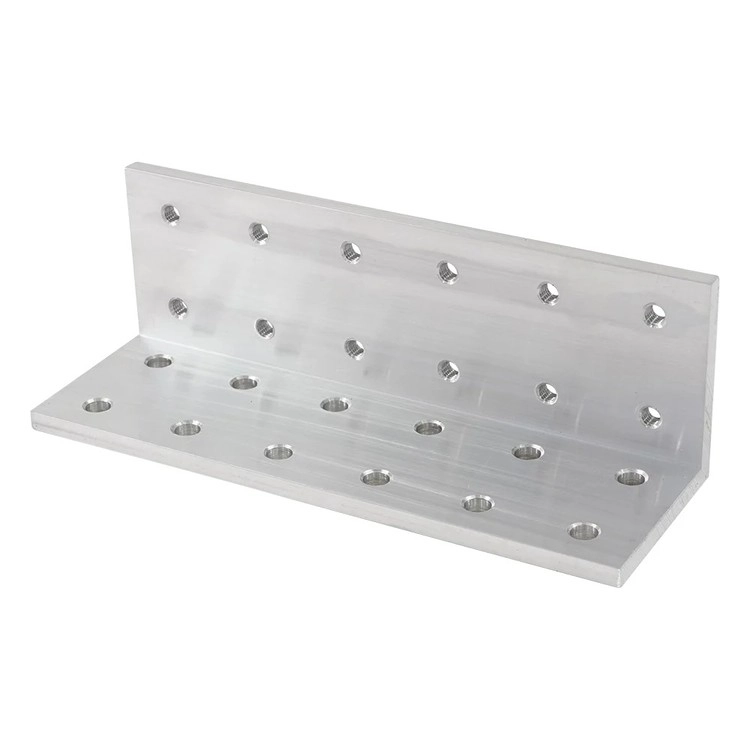

| 1-7593-02 | CV-101A | 탁상형 진동 시험용 어태치먼트 |
배송안내
배송 지역 | 대한민국 전지역
배송비 | 4,000원 (100,000원 이상 결제시 무료배송)
배송기간 | 주말 공휴일 제외 2~5일
- 모든 배송은 택배사 사정으로 지연될 수 있습니다.
교환 및 반품 안내
- 고객 변심으로 인한 교환/반품은 상품 수령 후 14일 이내 가능합니다.
- 고객 귀책 사유로 인한 반품의 경우 왕복 택배비는 고객 부담입니다.
- 반품접수 기한이 지난 경우, 제품 및 패키지 훼손, 사용 흔적이 있는 제품은 교환/반품이 불가합니다.
